[Adam]

postanowiłem zająć sie tym tematem, ponieważ ostatnio słyszałem o problemach związanych z zamocowaniem pilota do oryginalnego radyjka od R25.

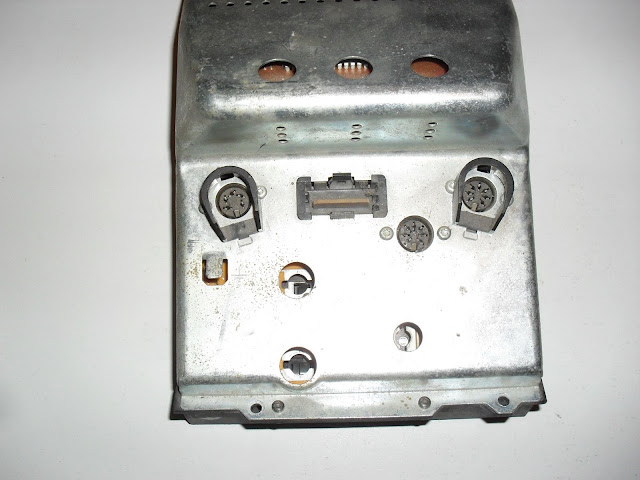

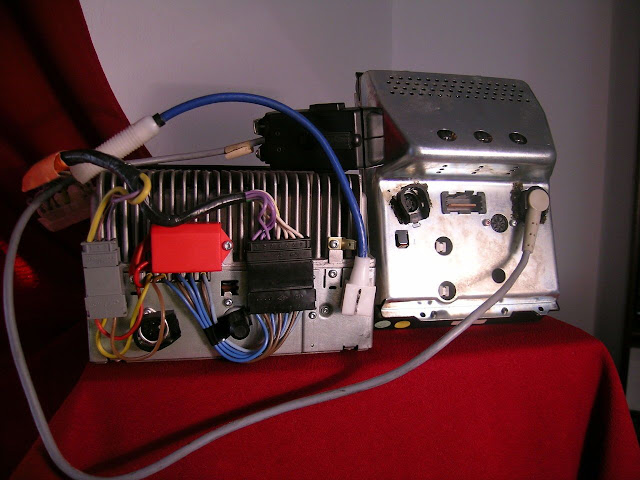

już na wstępie zaznaczam, że pilot jest identyczny - czy to do modelu ph1 czy tez ph2. Różnica polega na podłączeniu - w starszym modelu wpina go się od spodu w panel w wyświetlaczu; w nowszym w gniazdo przewodu wyprowadzone bezpośrednio z radia (poniżej radyjko ph1)

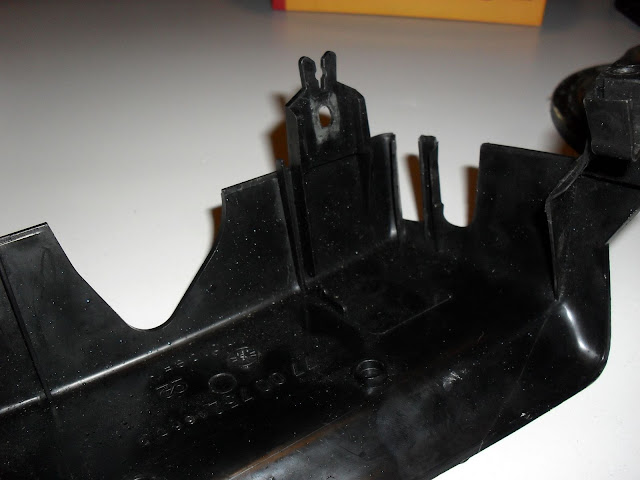

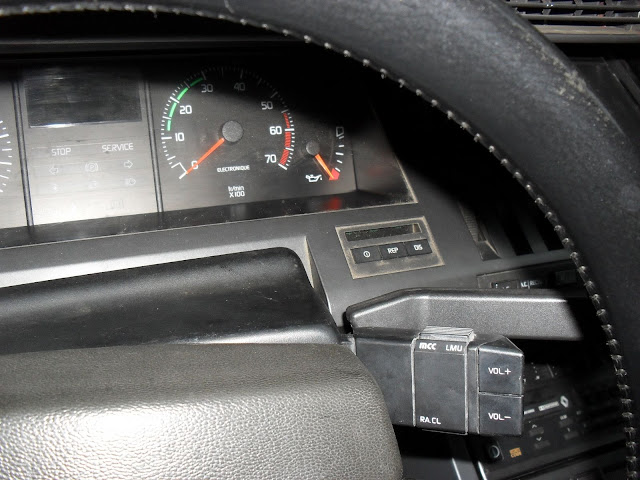

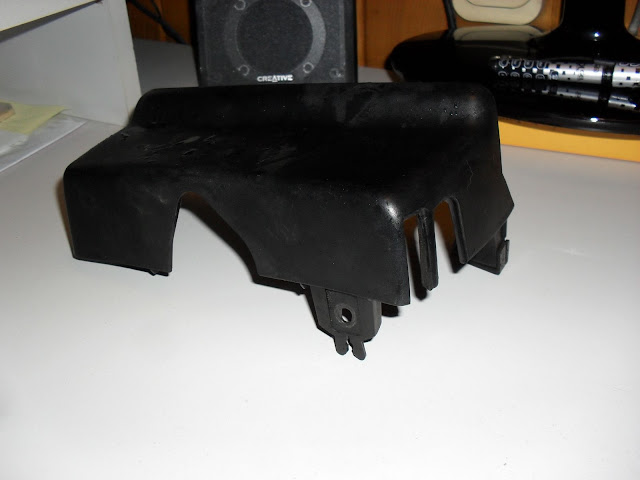

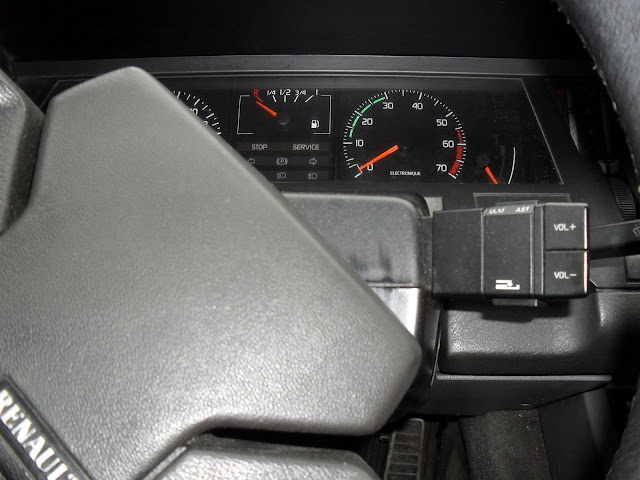

pilota montuje sie w górnej obudowie kolumny kierowniczej. Obudowa ta musi mieć specjalne wycięcie.





wycięcie jest tuż przed wycięciem na przełącznik wycieraczek. Pilota przykręca się dwiema śrubkami wkręconymi w blaszkę, znajdującą się przy podstawie pilota. Blaszka dociskowo montuje go bezpośrednio do tej obudowy

[$SKORPION$]

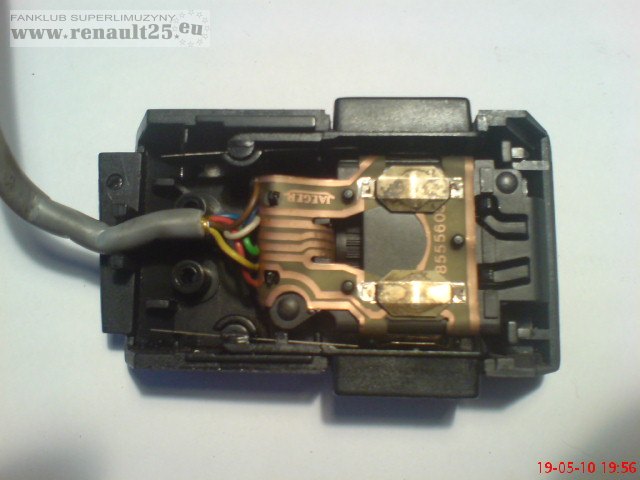

Rozebrany pilot

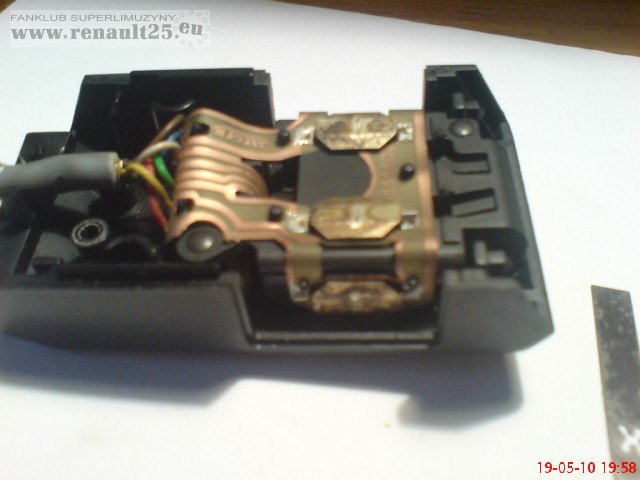

Po demontaĹźu przyciskĂłw

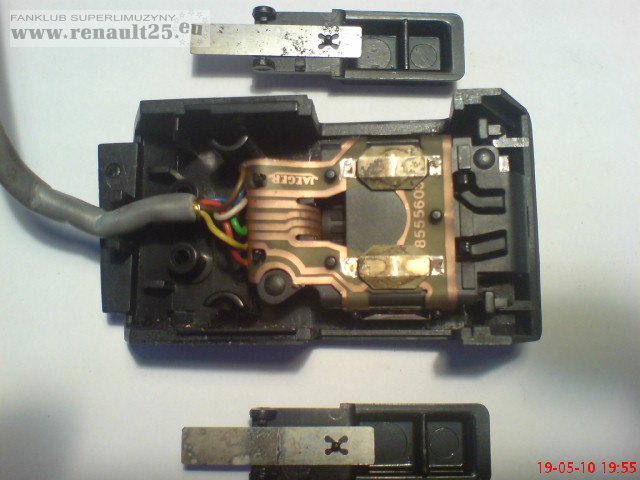

Z zdemontowanymi przyciskami

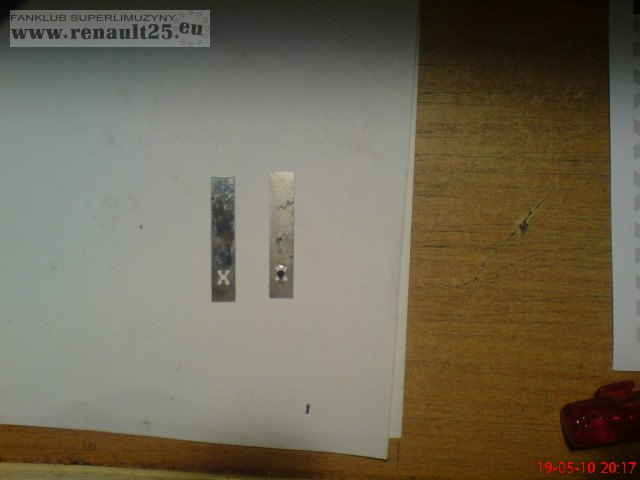

Zagadka podczas rozkręcania wypadły dwie blaszki /czyżby ktoś do środka włożył zapasowe z przycisków ? /

[Tombog]

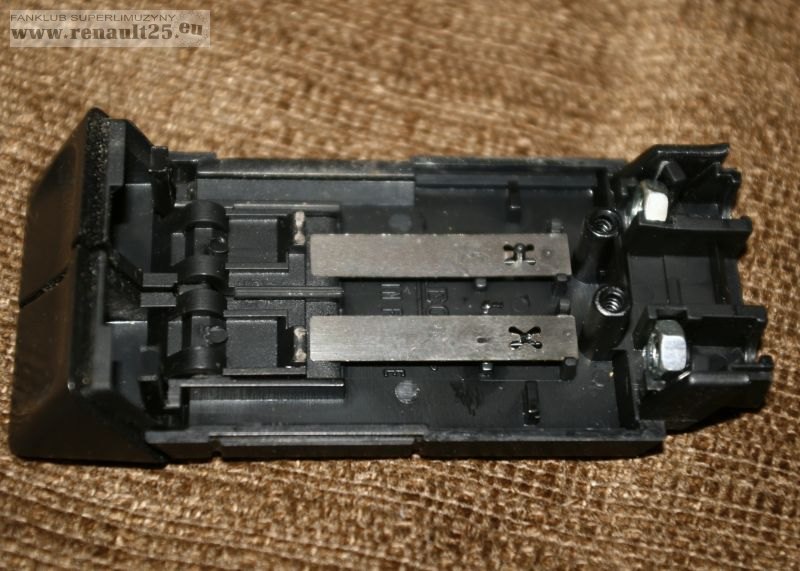

Tutaj powinny być zamontowane blaszki, które wypadły Skorpionowi z pilota po jego otwarciu:

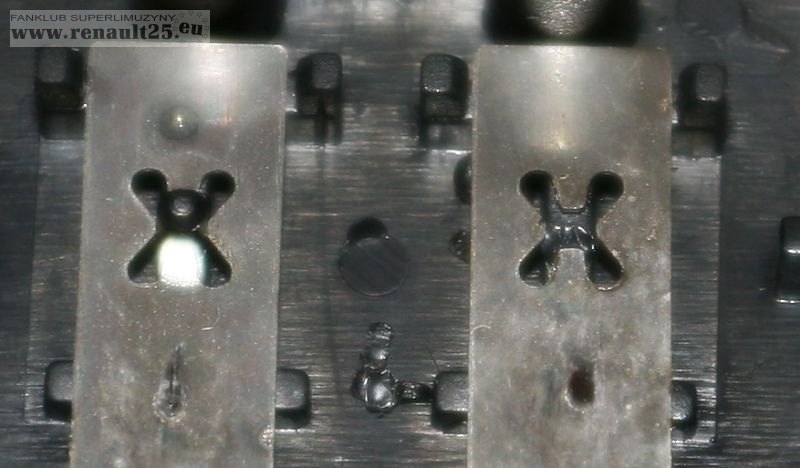

A tak wygląda różnica w dobrze zamocowanym (lewy), a ułamanym (prawy)



Za klikanie odpowaiadają te wygięte blaszki :



Przestają klikać gdy ich wygięcie się wyprostuje. Wystarczy podgiąć i zaczną klikać jak nowe

[MaciejR21]

Blaszki takie można też znaleźć w różnego typu klawiaturach pokrywanych folią ( np. chińskie kalkulatory )

[Busiek]

U mnie kiedyś się połamał przycisk od ściszania. Skleiłem to i działa

[$SKORPION$]

Pilot wymieniony . Bez tych blaszek pilot też działa . Blaszki przy przyciskach Vol + Vol- pełnią raczej rolę /prewencyjną/ przytrzymującą w/wymienione przyciski. Gdy one są urwane to podczas demontażu ,wypadają oba te klawiszki, podczas montowania natomiast obudowa musi wtedy leżeć na czymś płaskim aby one nie wypadały ze swoich miejsc . Mój pilocik nie klikał z tego powodu ,gdyż blaszki odpowiedzialne za robienie "klika" są częściowo przełamane

[Adam]

pilot od ph1 ma troszke inne napisy przy przełącznikach

[lipidor]

Pilot moze i taki sam ale przelacznik wycieraczek chyba jest inny do wersji z pilotem i bez. Zamocowalem oslone kolumny kierownicy, ktora dostalem od Adama i okazalo sie ze pilot zawadza o przelacznik wycieraczek. Pozniej zrobie zdjecia i zademonstruje.

[Adam]

a masz taki z podcięciem jak na fotkach?

http://moto.allegro.pl/it..._gwarancja.html

[lipidor]

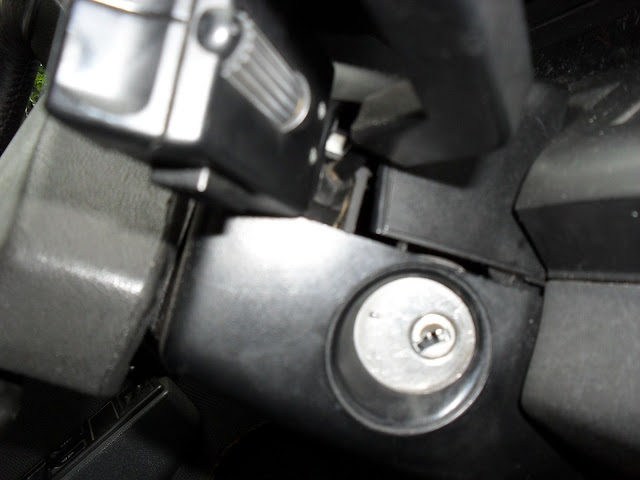

u mnie wyglada to tak:

[Adam]

wiesz co? ja niedobry kolega jeszcze nie wysłać silniczka wycieraczek. Czy moja niedobra na przeprosiny może wysłać taką dźwigienkę?

[JAGIEŁ]

Adaś polska mowa nie być tłudna... Pisz po polsku i za zwłokę wyślij Tomkowi dźwigienkę bo jego raczej nie da rady jak będzie chciał włączyć spryskiwacze

[lipidor]

To moja poprosic. Tylko twoja musi sie sprezac, bo koles wyjezdza nach Frankreich za 6 dni.
